1、“數控一代”毛紡集聚紡細紗機簡介

TH588J型毛紡集聚紡細紗機是常州同和紡織機械制造有限公司最新推出的“數控一代”智能化、高速、高效、高質量、節能、環保四羅拉負壓式集聚紡細紗機，是毛紡環錠紡紗技術領域的一次突破性飛躍。它消除了傳統環錠紡紗過程中加捻三角區這個薄弱環節，在紗條加捻之前改善了須條纖維分布狀況，完善了須條結構及排列，使纖維緊密集聚，減少紡紗毛羽，提高強力，顯著地提高了紗線品質和性能，有效地凈化了生產環境，也為后續加工工序提供了良好的條件。同時可降低成本，提高毛紡原料利用率，提高紡紗效率，為生產高檔毛紡紡織品提供了有力保證。具有很好的經濟效益與社會效益。主要?jiǎng)?chuàng)新點如下：

①具有國際先進水平的新型數控毛紡集聚紡細紗機，填補了國內空白；

②優化設計的集聚紡紡紗斷面，有利于提高成紗質量，減少斷頭，實現優質、高產、低能耗；

③具有電子牽伸傳動、電子升降、觸摸屏數字控制、智能化管理功能，紡紗工藝在觸摸屏中設置，無需調換齒輪，方便，快捷；

④具有同和公司的新一代羅拉、新穎毛紡板簧搖架、新二代集聚紡裝置，保證了紡紗質量；

⑤具有發明專利的毛紡細紗機傳動裝置和新穎的鋼領板平衡系統，實現了高速、節能、環保、減少用工人數。

該機在2013年6月上海第15屆中國國際紡機展覽會上展出了樣機，進行了紡紗演示，紡紗品種為全毛62Nm機織紗，紡紗速度9500r/min，受到毛紡行業及紡機同行的高度重視及一致好評。

2、牽伸形式和技術特征

   我國傳統的細紗機都采用機械式牽伸的形式，即主電機通過帶輪傳動主軸，通過主軸傳動到車頭齒輪箱，由齒輪箱傳動前、中、后羅拉，實現牽伸傳動、捻度傳動、鋼領板升降傳動，由主軸實現錠子傳動。我國長期采用的細紗機傳動方式，結構復雜，所用齒輪箱、軸、齒輪，制造成本大、耗能大，工藝變換須通過交換齒輪來實現。使用了很多對齒輪，牽伸倍數、捻度變換還是有級的，不能滿足工藝要求，而且變換齒輪工作量大，非常麻煩、費時，還容易出差錯。

TH588型“數控一代”毛紡集聚紡細紗機采用電子牽伸、電子升降、觸摸屏數字控制功能，紡紗工藝在觸摸屏上設置，無需調換齒輪，方便快捷，變換工藝時只需設置粗紗定重（g/m）、牽伸倍數、捻度（t/m）、紡紗支數（Nm）、紡紗速度（10段變頻調速L（m），r/min），其余在電腦中已進行了最優化設計，紡織工藝成為“一分鐘”工藝。

工藝參數設置詳見圖一、圖二。

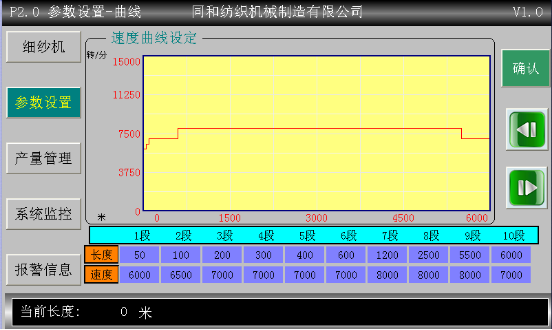

圖一：參數設置——曲線（10段變頻調速）

圖二：參數設置——工藝

電子牽伸、電子升降的原理是采用現代化數字控制與電子技術，來實現對細紗機的運動控制，改變?cè)瓉?lái)牽伸傳動、捻度傳動、升降傳動，錠子傳動由一個主電機來控制的傳統模式，這種機械傳動的優點是機械同步好，采用電子牽伸、電子升降控制模式，就是將傳統的一電機傳動改為多電機單獨傳動模式，即是將牽伸、捻度、鋼領板升降、錠子傳動分開單獨傳動，由PLC控制多個變頻或伺服電機，通過編碼器傳感技術進行閉環控制來實現，確保細紗機在整個運轉過程中的牽伸比同步、捻度比同步。經多家毛紡用戶使用實踐證明“數控一代”毛紡細紗機紡紗支數、捻度等工藝指標均優于機械式細紗機。由于單電機分別傳動，傳動效率、牽伸效率均高于機械式細紗機，牽伸比、捻度比恒定，牽伸、捻度可以實現大范圍的無級精細變換，機械式細紗機是無法達到的，因而也實現了節能降耗。經常州三毛同品種、同工藝紡紗對比試驗測定:新機比B583、EJ519節能5~8%，噪音降低5~8dBa,達到了節能、環保要求。

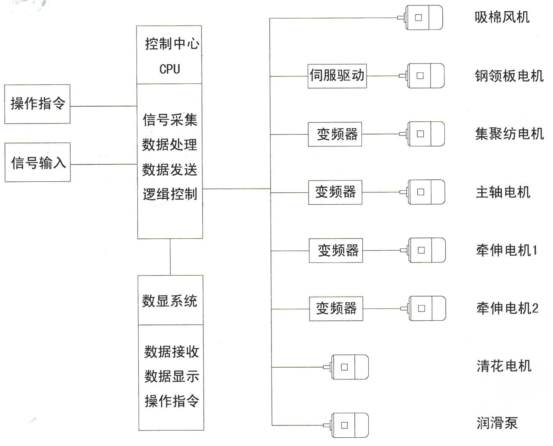

電子牽伸詳原理見圖三:電子牽伸框圖

細紗機的傳動裝置獲國家發明專利，專利號：201210193368.5。

新型集聚紡細紗機采用了經過大量科學實驗的最優化的毛紡集聚紡斷面設計，弱捻區小，導紗角大（85°~88°），捻度傳遞良好，紡紗質量好。牽伸機構采用最新設計的毛紡板簧加壓搖架及配套板簧上銷，羅拉座角度為60°，采用肖式硬度為66°高彈性免處理膠輥、鍍氟下肖，羅拉采用同和公司新一代超級高精度無機械波羅拉，新二代集聚紡異形管，因而紡紗產量高，質量好，與國內同類細紗機同工藝紡紗對比，錠速可提高500~800r/min，紡紗產量、質量均有提高，深受用戶歡迎。

具有發明專利的同和公司四羅拉負壓式集聚紡裝置，紡制高品質毛紡紗線。采用下置式負壓吸管，車面整潔，清潔飛花方便，便于生頭。異形管負壓大小可通過變頻風機自動設定調節，頻率60Hz范圍內設定紡紗負壓值在2000-3000Pa內選擇。網格圈漲緊裝置裝拆和更換網格圈方便，網格圈運轉不跑偏，網格圈經抗靜電處理，不積灰、不粘花、可水洗、壽命長。集聚區采用負牽伸（0.97~0.99）與三羅拉式正牽伸（1.05~1.06倍）相比，集聚效果更好，紗線毛羽少、更光潔。四羅拉式集聚紡穩定性好，機械磨損少，可靠性好，與環錠紡紗相比，毛羽降低70%以上，強力可提高10%以上，CV%值提高0.1~0.2，取得較好的紡紗效果。

3、紡紗質量對比分析

   “數控一代”毛紡集聚紡細紗機先后在常州三毛集團、浙江中鼎紡織有限公司、蘭州三毛等毛紡精紡用戶、半精紡用戶使用，并與用

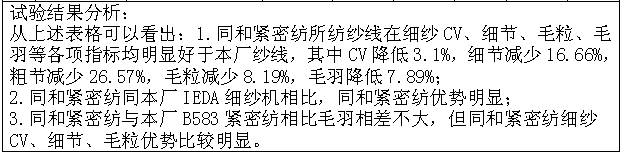

戶設備進行了同工藝同品種對比試驗，與紗線測試，測試數據詳見表1~4，從測試數據可以看出，新機TH588J在成紗CV%、細節、粗節、毛粒、毛羽、強力等技術指標都有明顯提高。

表2.TH588J與德國緒森改造毛紡集聚紡對比試驗報告（常州三毛）

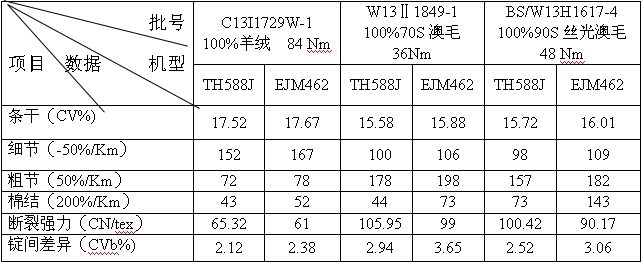

表3.TH588J與EJM462棉紡半精紡細紗機對比試驗報告（浙江中鼎）

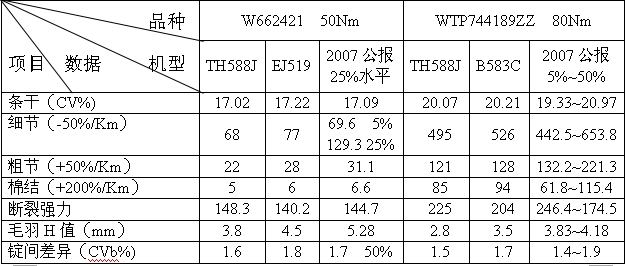

表4.TH588J與EJ519及進口毛紡機IDEA對比試驗報告（蘭州三毛）

?說明：以上實驗數據由蘭州三毛提供，系同粗紗、同工藝對比試驗數據

4、主要用戶

   “數控一代”毛紡集聚紡細紗機2012年6月參加上海國際紡機展覽會，受到國內外毛紡織企業的高度關注，很多用戶都有訂貨意向。該機除具有高端、智能、數控功能以外，主要是對原料適紡性強，可適紡精紡機織紗、針織紗，適應原料纖維長度65~200mm；牽伸部件經部分改進后，可以適紡毛紡半精紡機織紗、針織紗，適應原料纖維長度40~85mm，而且能適應羊毛、羊絨、絲、滌綸、腈綸、天絲等多種纖維的純紡與混紡，紡紗產量高、質量好，深受用戶歡迎。

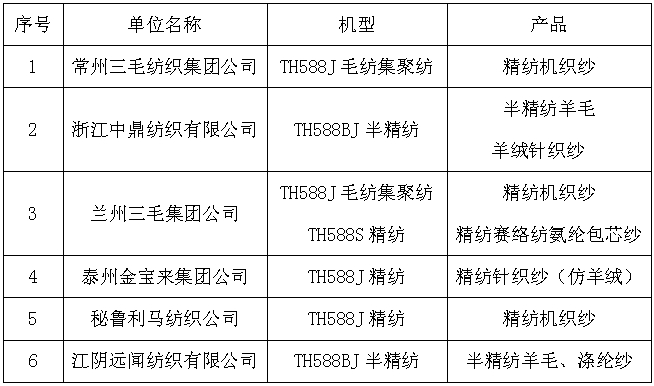

TH588(B)J毛紡集聚紡細紗機國內外主要知名客戶如下：
